尼龙电缆防水接头

  • M型公制电缆防水接头
M型公制电缆防水接头

M型公制电缆防水接头

M型公制电缆防水接头

M12公制电缆防水接头,安装孔径ø12.5 mm(0.49"),适用电线外径3.0~6.5MM²
M16公制电缆防水接头,安装孔径ø16.5 mm(0.65"),适用电线外径4.0~8.0MM²
M20公制电缆防水接头,安装孔径Ø20.5 MM(0.81"),适用电线10.0~14.0MM²
M25公制电缆防水接头,安装孔径Ø25.5 MM(1"),适用电线13.0~18.0MM²
M32公制电缆防水接头,安装孔径Ø32.5 MM(1.28"),适用电线18.0~25.0MM²
M40公制电缆防水接头,安装孔径Ø40.5 MM(1.59"),适用电线23.8~31.4MM²
M50公制电缆防水接头,安装孔径Ø50.5 MM(1.99"),适用电线27.3~38.4MM²
M63公制电缆防水接头,安装孔径Ø63.5 MM(2.5"),适用电线35.0~45.0MM²

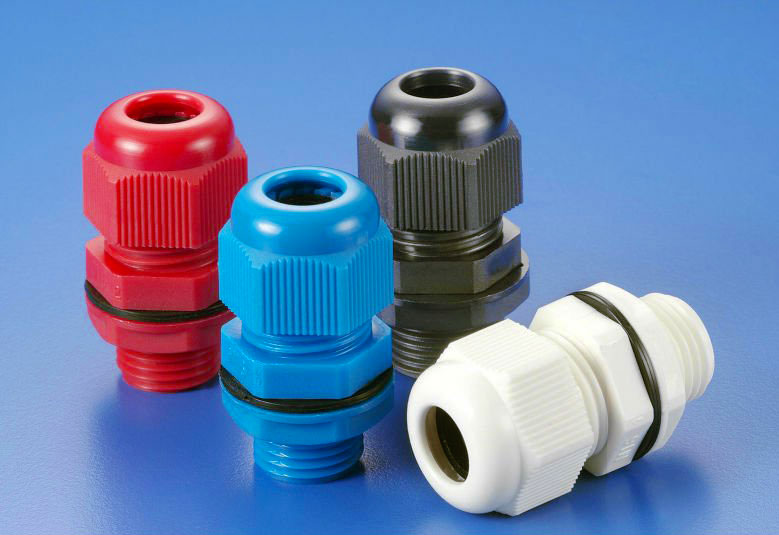

产品名称

电缆防水接头


产品说明

‧主体件和密封件完美的设计可以紧实的抓住电缆
‧电缆可直接穿过固定头，轻松锁紧

产品特性

‧瞬间温度至140ºC (284°F)
‧材质:PA66，耐燃等级UL94-V2 夹紧圈为耐油橡胶材质
‧颜色:黑色、灰色、浅灰色
‧公制螺牙

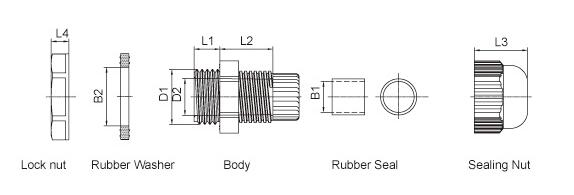

产品工程图


M12公制电缆防水接头,安装孔径ø12.5 mm(0.49"),适用电线外径3.0~6.5MM²规格表

品名 电缆防水接头
材质 PA6,6
耐燃等级 UL94V-2
颜色 黑色、灰色、浅灰色
认证 RU,CE,RoHs,HF
作业温度 °C -40 ~ 85
°F -40 ~ 185
L1 mm 8.2
inch 0.32
L2 mm 14.5
inch 0.57
类别 Metric
安装孔径 mm ø12.5
inch 0.49
D1 mm ø11.6
inch 0.46
D2 mm ø7.5
inch 0.3
B1 mm ø7.0
inch 0.28
B2 mm ø11.5
inch 0.45
L3 mm 12.9
inch 0.51
L4 mm 5
inch 0.2
适用电线-mm² 3.0~6.5


M16公制电缆防水接头,安装孔径ø16.5 mm(0.65"),适用电线外径4.0~8.0MM²规格表

品名 电缆防水接头
材质 PA6,6
耐燃等级 UL94V-2
颜色 黑色、灰色、浅灰色
认证 RU,CE,RoHs,HF
作业温度 °C -40 ~ 85
°F -40 ~ 185
L1 mm 8
inch 0.31
L2 mm 15.9
inch 0.63
类别 Metric
安装孔径 mm ø16.5
inch 0.65
D1 mm ø15.8
inch 0.62
D2 mm ø10.5
inch 0.41
B1 mm ø9.5
inch 0.37
B2 mm ø15.5
inch 0.61
L3 mm 15.3
inch 0.6
L4 mm 5
inch 0.2
适用电线-mm² 4.0~8.0


M20公制电缆防水接头,安装孔径Ø20.5 MM(0.81"),适用电线10.0~14.0MM²规格表

品名 电缆防水接头
材质 PA6,6
耐燃等级 UL94V-2
颜色 黑色、灰色、浅灰色
认证 RU,CE,RoHs,HF
作业温度 °C -40 ~ 85
°F -40 ~ 185
L1 mm 10
inch 0.39
L2 mm 19
inch 0.75
类别 Metric
安装孔径 mm ø20.5
inch 0.81
D1 mm ø19.8
inch 0.78
D2 mm ø15.0
inch 0.59
B1 mm ø16.5
inch 0.65
B2 mm ø19.5
inch 0.77
L3 mm 19.6
inch 0.77
L4 mm 6
inch 0.24
适用电线-mm² 10.0~14.0


M25公制电缆防水接头,安装孔径Ø25.5 MM(1"),适用电线13.0~18.0MM²规格表

品名 电缆防水接头
材质 PA6,6
耐燃等级 UL94V-2
颜色 黑色、灰色、浅灰色
认证 RU,CE,RoHs,HF
作业温度 °C -40 ~ 85
°F -40 ~ 185
L1 mm 10
inch 0.39
L2 mm 21.5
inch 0.85
类别 Metric
安装孔径 mm ø25.5
inch 1
D1 mm ø24.8
inch 0.98
D2 mm ø19.0
inch 0.75
B1 mm ø21.0
inch 0.83
B2 mm ø24.5
inch 0.96
L3 mm 24.8
inch 0.98
L4 mm 6
inch 0.24
适用电线-mm² 13.0~18.0


M32公制电缆防水接头,安装孔径Ø32.5 MM(1.28"),适用电线18.0~25.0MM²规格表

品名 电缆防水接头
材质 PA6,6
耐燃等级 UL94V-2
颜色 黑色、灰色、浅灰色
认证 RU,CE,RoHs,HF
作业温度 °C -40 ~ 85
°F -40 ~ 185
L1 mm 10.3
inch 0.41
L2 mm 23.4
inch 0.92
类别 Metric
安装孔径 mm ø32.5
inch 1.28
D1 mm ø31.8
inch 1.25
D2 mm ø26.4
inch 1.04
B1 mm ø28.0
inch 1.1
B2 mm ø31.5
inch 1.24
L3 mm 27.2
inch 1.07
L4 mm 7
inch 0.28
适用电线-mm² 18.0~25.0


M40公制电缆防水接头,安装孔径Ø40.5 MM(1.59"),适用电线23.8~31.4MM²规格表

品名 电缆防水接头
材质 PA6,6
耐燃等级 UL94V-2
颜色 黑色、灰色、浅灰色
认证 RU,CE,RoHs,HF
作业温度 °C -40 ~ 85
°F -40 ~ 185
L1 mm 10.3
inch 0.41
L2 mm 27.4
inch 1.08
类别 Metric
安装孔径 mm ø40.5
inch 1.59
D1 mm ø39.8
inch 1.57
D2 mm ø32.8
inch 1.29
B1 mm ø35.3
inch 1.39
B2 mm ø39.5
inch 1.56
L3 mm 32.6
inch 1.28
L4 mm 7
inch 0.28
适用电线-mm² 23.8~31.4


M50公制电缆防水接头,安装孔径Ø50.5 MM(1.99"),适用电线27.3~38.4MM²规格表

品名 电缆防水接头
材质 PA6,6
耐燃等级 UL94V-2
颜色 黑色、灰色、浅灰色
认证 RU,CE,RoHs,HF
作业温度 °C -40 ~ 85
°F -40 ~ 185
L1 mm 12.4
inch 0.49
L2 mm 28
inch 1.1
类别 Metric
安装孔径 mm ø50.5
inch 1.99
D1 mm ø49.5
inch 1.95
D2 mm ø43.2
inch 1.7
B1 mm ø35.3
inch 1.39
B2 mm ø49.0
inch 1.93
L3 mm 30.3
inch 1.19
L4 mm 8
inch 0.31
适用电线-mm² 27.3~38.4


M63公制电缆防水接头,安装孔径Ø63.5 MM(2.5"),适用电线35.0~45.0MM²规格表

品名 电缆防水接头
材质 PA6,6
耐燃等级 UL94V-2
颜色 黑色、灰色、浅灰色
认证 RU,CE,RoHs,HF
作业温度 °C -40 ~ 85
°F -40 ~ 185
L1 mm 20
inch 0.79
L2 mm 27
inch 1.06
类别 Metric
安装孔径 mm ø63.5
inch 2.5
D1 mm ø62.8
inch 2.47
D2 mm ø55.2
inch 2.17
B1 mm ø45.8
inch 1.8
B2 mm ø61.0
inch 2.4
L3 mm 34
inch 1.34
L4 mm 10
inch 0.39
适用电线-mm² 35.0~45.0
